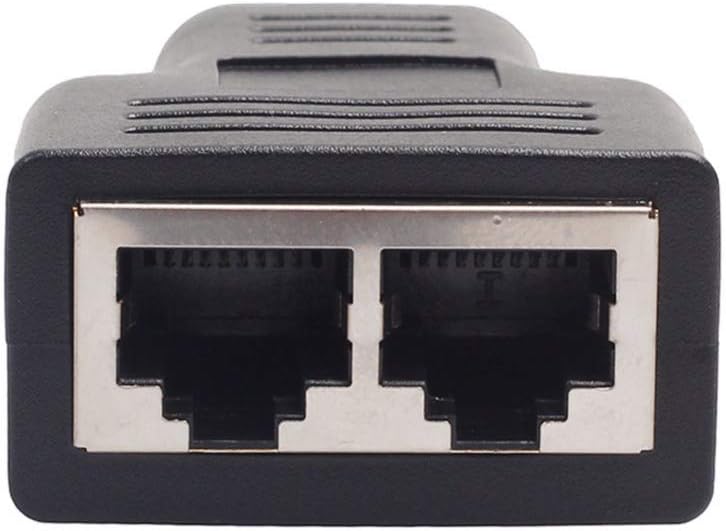

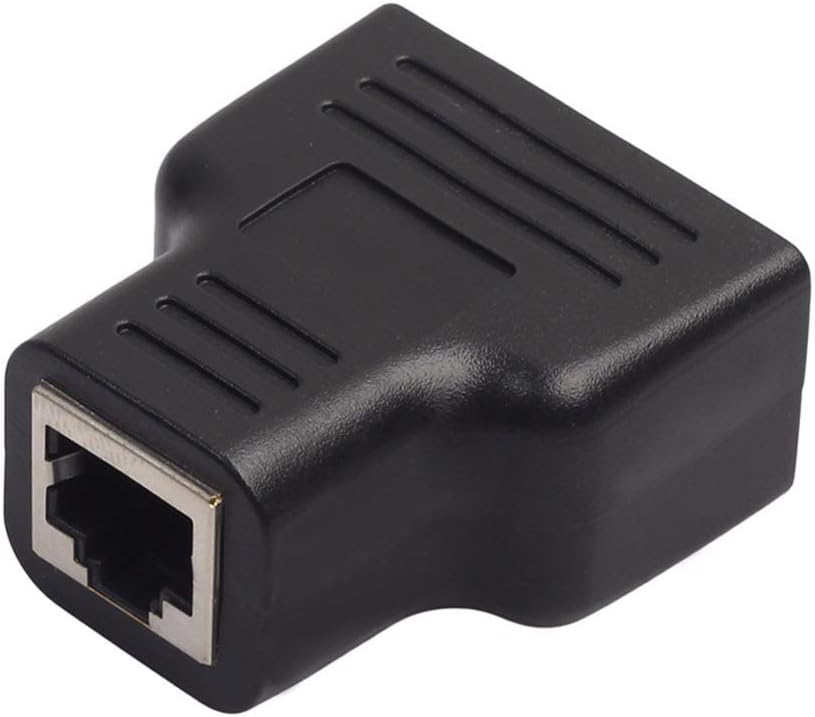

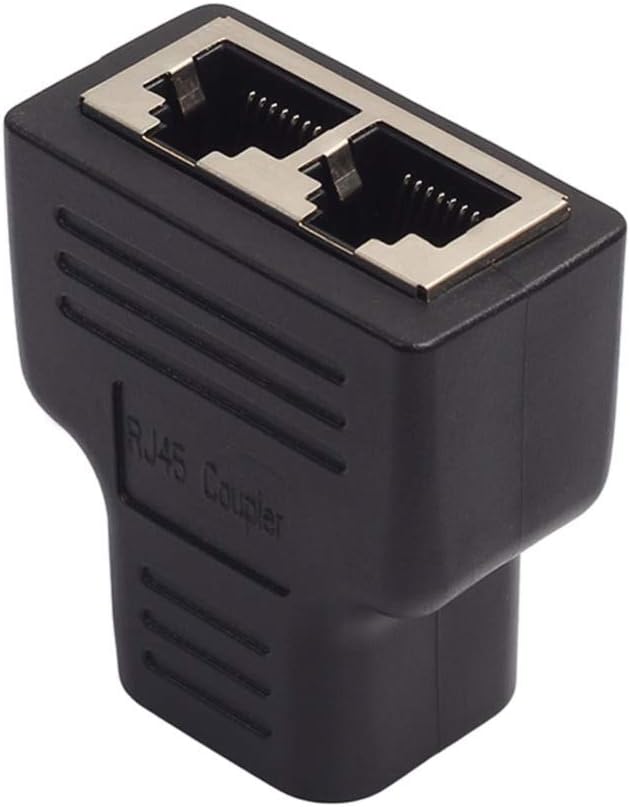

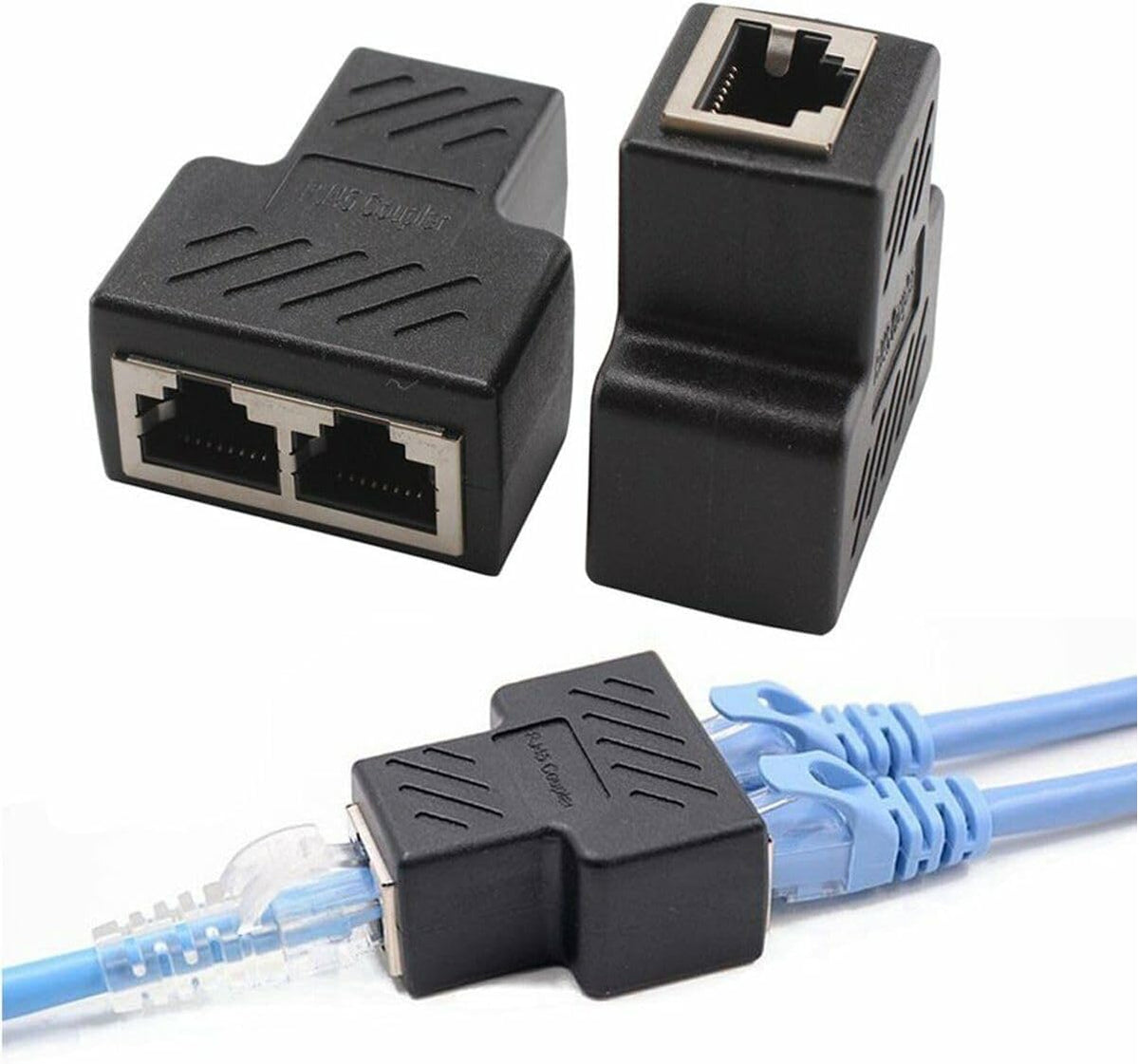

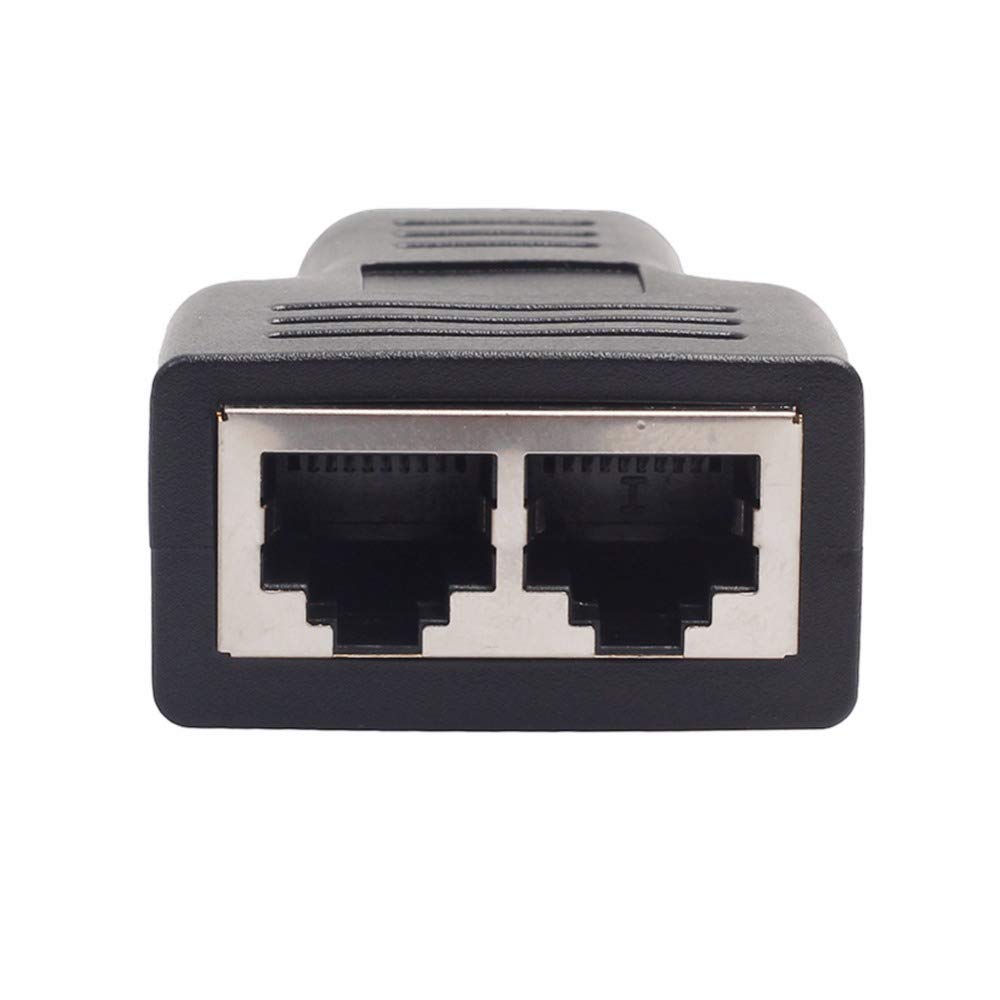

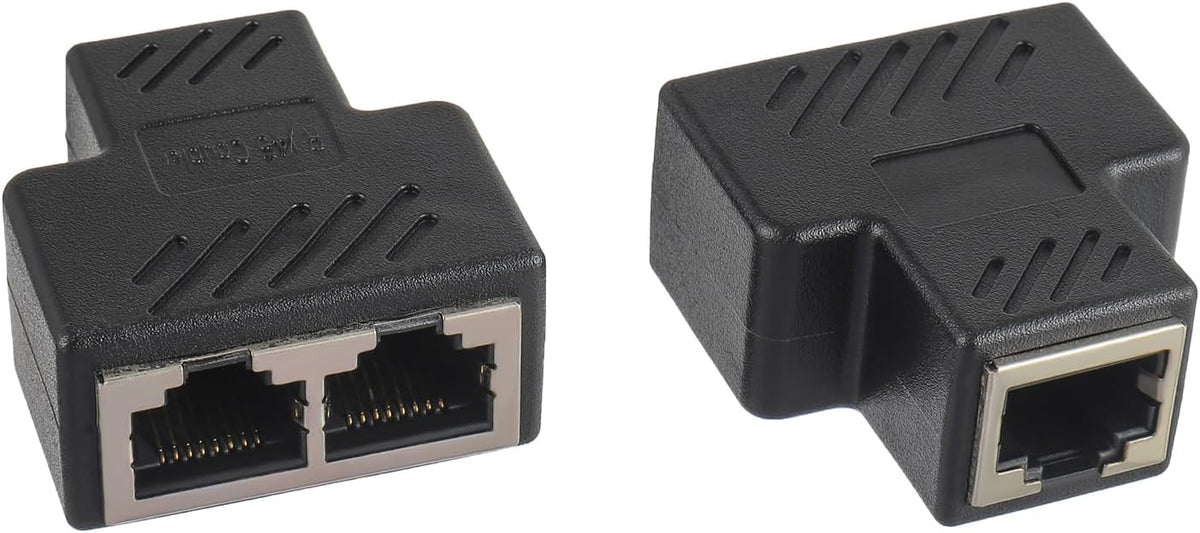

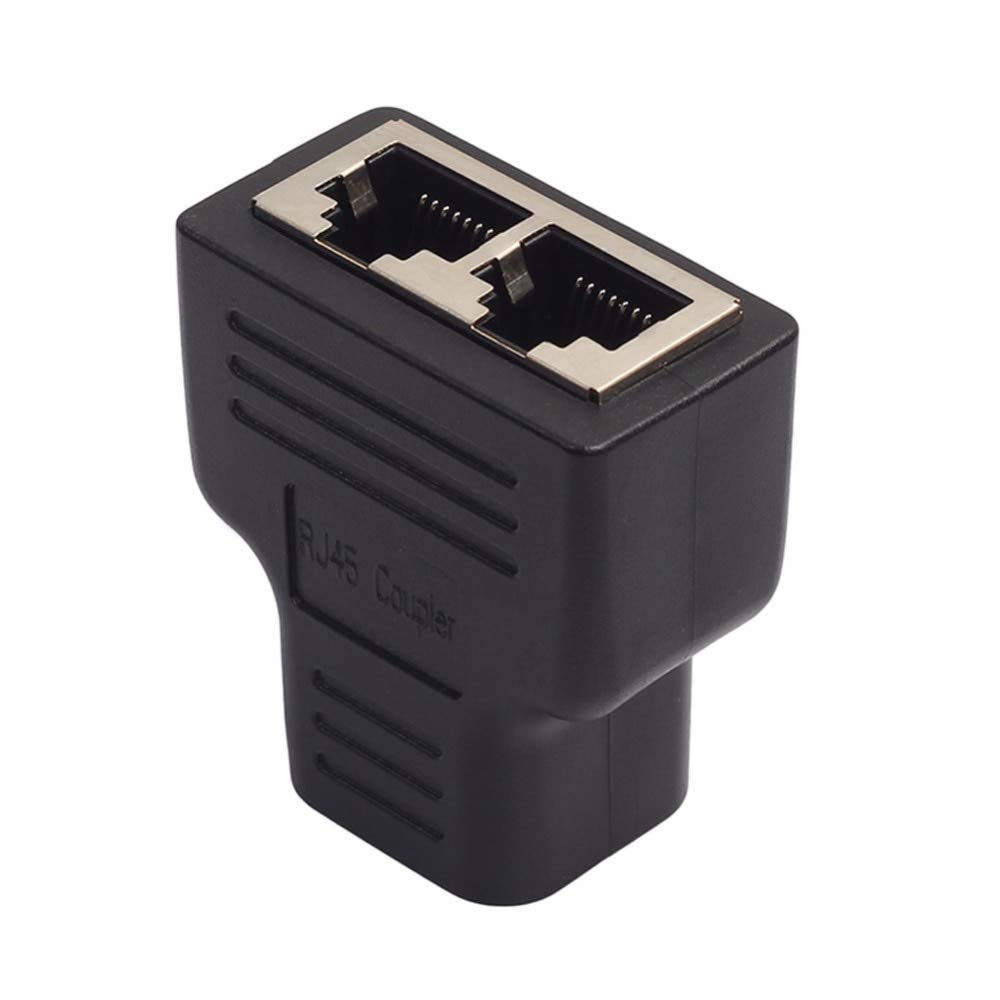

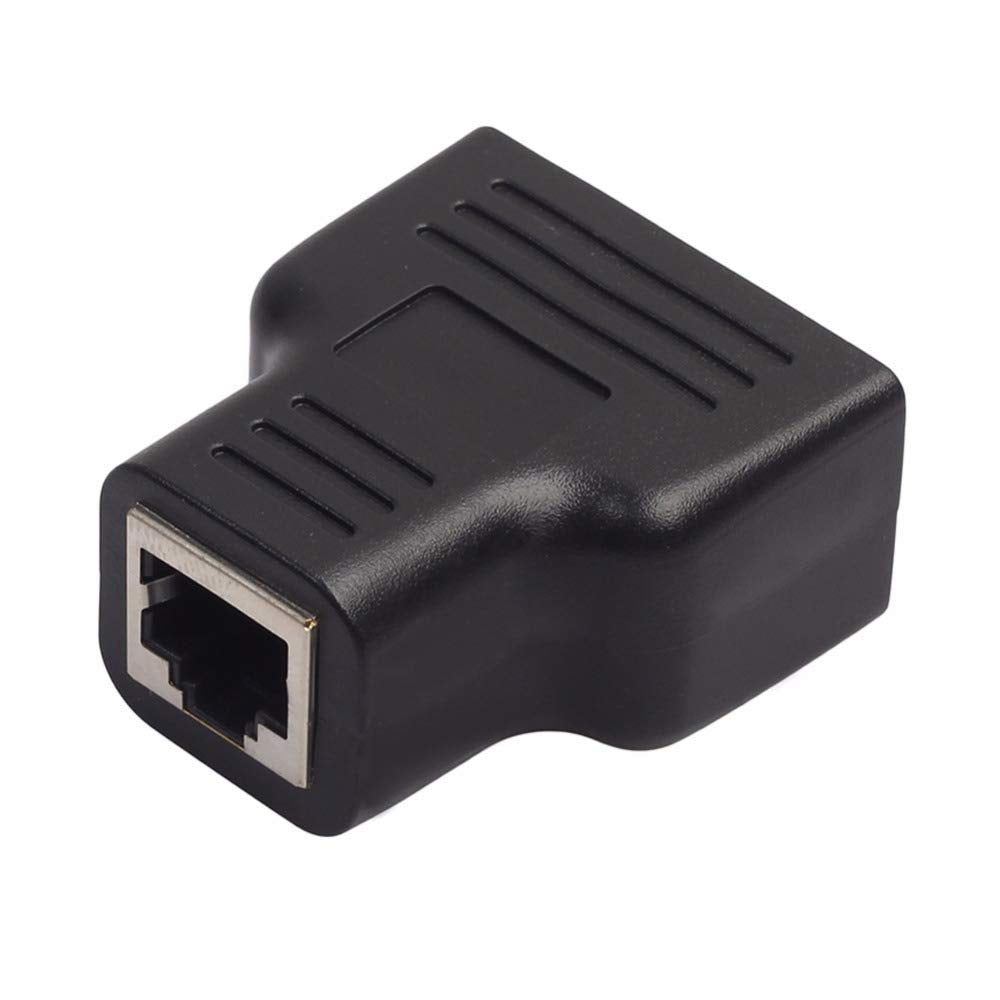

Adattatore splitter Ethernet passivo con 1 presa RJ45 femmina e 2 prese RJ45 femmina, per utilizzare una tratta di rete a 8 conduttori con due collegamenti fino a 100 Mbps ciascuno. Richiede un secondo adattatore compatibile e due porte LAN sorgente. Non è uno switch, non sdoppia una singola connessione e non mantiene la velocità Gigabit.

Il funzionamento descritto corrisponde a quello dei ripartitori di coppie Ethernet; la documentazione tecnica di questa tipologia distingue espressamente la condivisione del cavo dalla duplicazione di una singola porta.

Due collegamenti di rete utilizzando una sola tratta

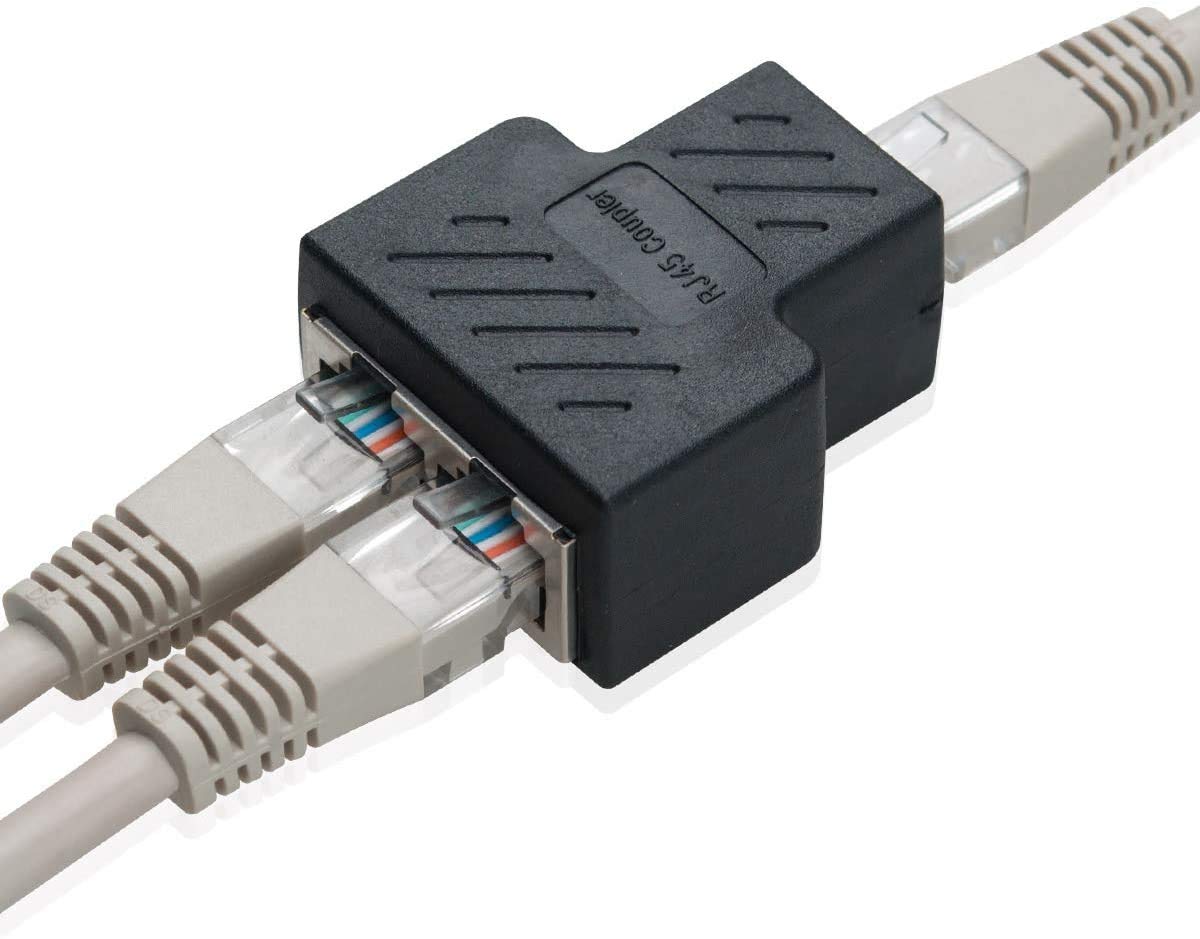

Questo splitter Ethernet RJ45 passivo è pensato per le installazioni in cui si desidera utilizzare un cavo di rete esistente per due collegamenti separati, senza posare una seconda tratta.

Per realizzare il collegamento occorrono due adattatori compatibili, uno per ciascuna estremità del cavo, e due porte LAN disponibili sul router o sullo switch.

Il vantaggio è sfruttare il cablaggio già presente tra due ambienti. Non aumenta il numero di porte disponibili sul router e non sostituisce uno switch di rete.

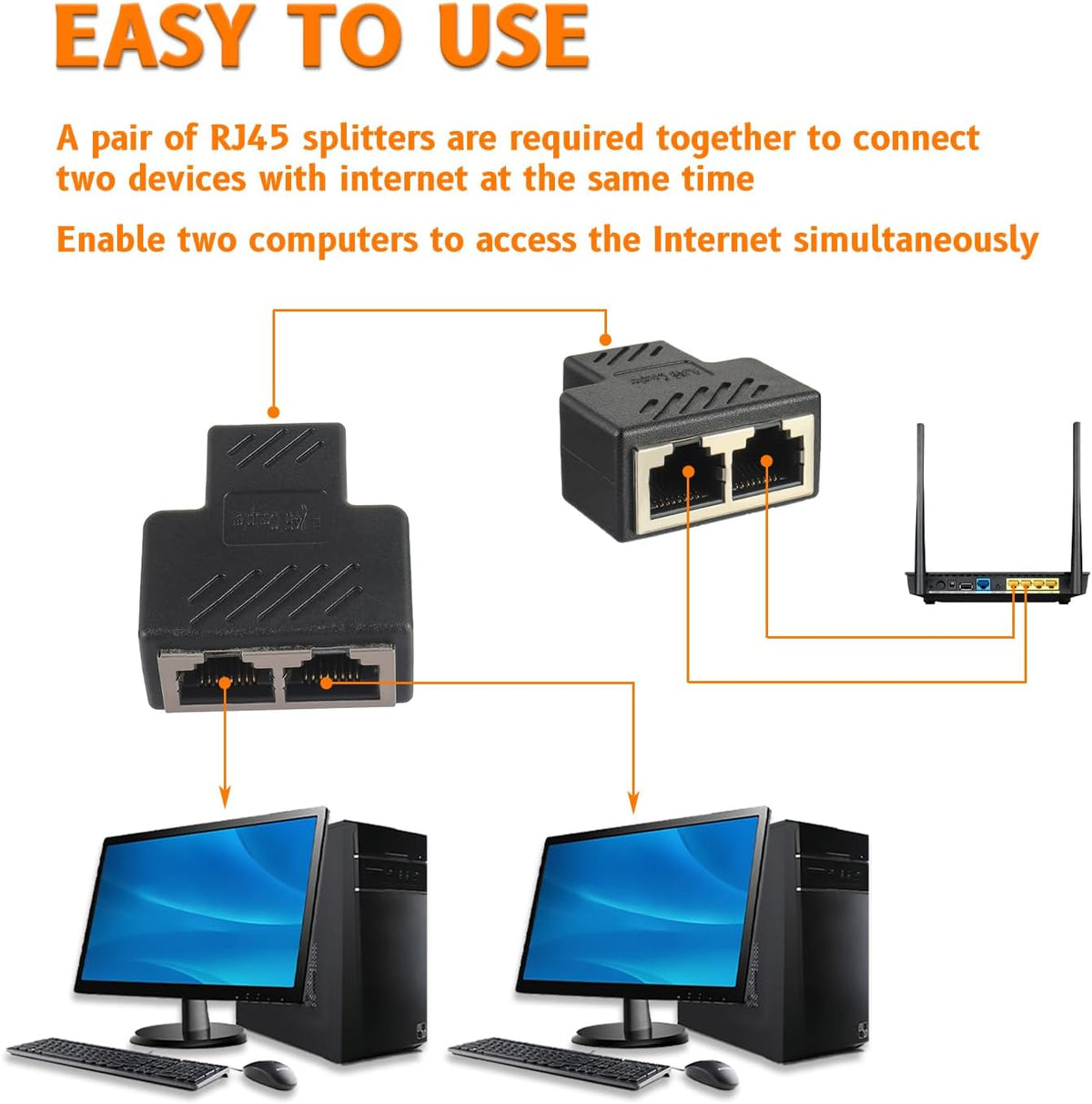

Come si collega

1. Lato router: collegare due porte LAN alle due prese affiancate del primo splitter, utilizzando due cavi di rete.
2. Tratta comune: collegare la presa singola del primo splitter alla presa singola del secondo mediante un cavo con tutti gli 8 conduttori correttamente cablati.
3. Lato dispositivi: collegare le due prese affiancate del secondo splitter ai due apparecchi da utilizzare.
4. Verifica: controllare che entrambi i dispositivi riconoscano una connessione Ethernet compatibile con il limite di 100 Mbps.

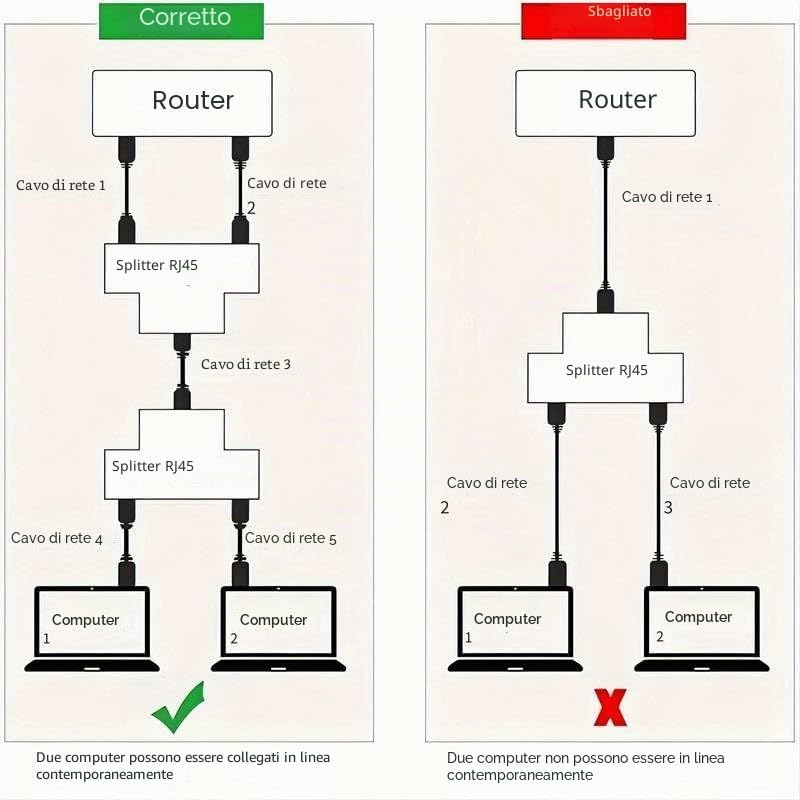

Schema di collegamento:

Porta LAN 1 ──┐              ├── Splitter A ══ Cavo a 8 fili ══ Splitter B ──┬── Dispositivo 1Porta LAN 2 ──┘                                             └── Dispositivo 2

Collegamento da evitare: una sola porta LAN → un solo splitter → due computer. Questo non realizza due connessioni simultanee, come indicato anche nello schema “Corretto / Sbagliato” che hai fornito. 51v+hr4jqWL._AC_

Velocità: cosa significa “fino a 100 Mbps”

Nella configurazione descritta, ciascuno dei due collegamenti può arrivare a una velocità nominale di 100 Mbps, con adattatori, cavi e apparati compatibili.

Non significa dividere automaticamente 100 Mbps in due collegamenti da 50 Mbps. Le due linee utilizzano coppie di conduttori distinte all’interno dello stesso cavo. Non significa neppure ottenere 200 Mbps su un singolo dispositivo.

La velocità effettiva dipende dal cablaggio, dagli apparati e, per l’accesso a Internet, dalla connessione disponibile. Il valore dichiarato non costituisce una garanzia della velocità di download.

Non è una soluzione Gigabit: Ethernet 1000BASE-T utilizza tutte e quattro le coppie del cavo, mentre Fast Ethernet 100BASE-TX ne utilizza due per collegamento. Un cavo di categoria superiore non elimina questo limite.

Cavi compatibili

La compatibilità dichiarata riguarda Cat 5, Cat 5e, Cat 6 e Cat 7 con connettori RJ45.

La tratta comune deve avere tutti gli 8 conduttori collegati: un cavo con soltanto quattro fili non è sufficiente per trasportare entrambe le linee.

L’indicazione della categoria del cavo non equivale a una certificazione Cat 6 o Cat 7 dello splitter, né aumenta la velocità massima dichiarata.

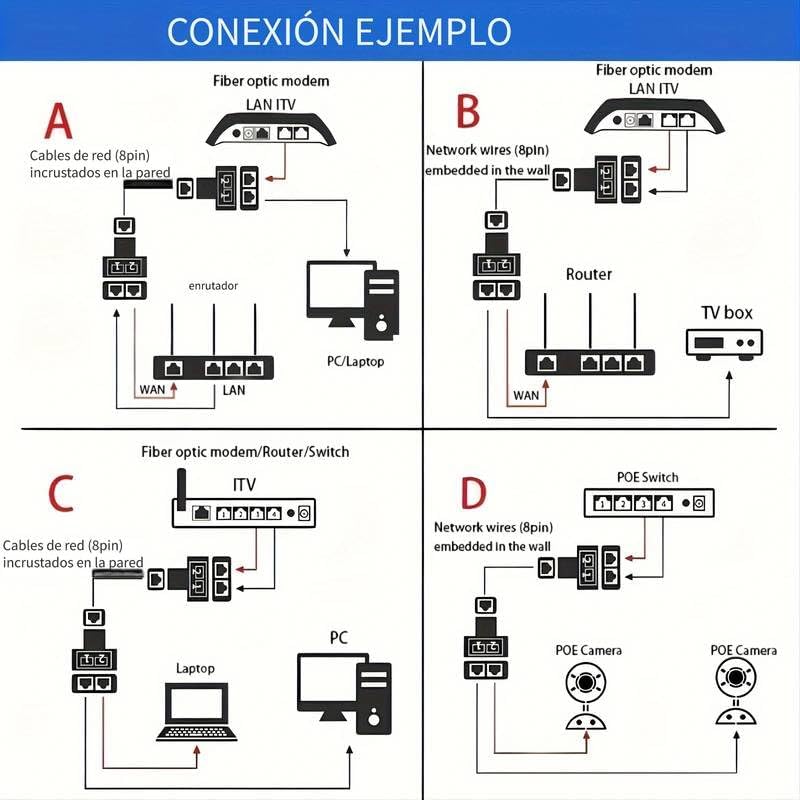

Campi d’impiego

Studio e ufficio: per collegare due computer oppure un computer e una stampante Ethernet attraverso una tratta già installata.

Zona TV: per collegare Smart TV e TV box, purché entrambi dispongano di una connessione Ethernet compatibile con 100 Mbps.

Cablaggi tra stanze: per utilizzare due collegamenti Fast Ethernet dove è disponibile una sola tratta a otto conduttori e risultano accessibili entrambe le estremità.

In tutti questi casi restano necessari due adattatori compatibili e due porte LAN sorgente. È il tipo di utilizzo previsto per i ripartitori destinati a sfruttare un cablaggio esistente.

Funzionamento passivo

Lo splitter ripartisce i collegamenti fisici del cavo e non richiede software, driver o alimentatore esterno. Non svolge le funzioni di un router, di uno switch o di un ripetitore.

Non va confuso con uno splitter PoE, utilizzato per separare alimentazione e dati. Per questo articolo la compatibilità con l’alimentazione PoE di telecamere o altri dispositivi non è confermata.

Consigli di utilizzo e supporto al cliente

Prima dell’acquisto, verificare la disponibilità di due porte LAN, la presenza di tutti gli otto conduttori nella tratta comune e la compatibilità dei due adattatori.

In caso di mancato funzionamento, provare inizialmente cavi e dispositivi collegandoli direttamente al router. Successivamente controllare il collegamento dei due splitter e il cablaggio della tratta comune.

Per assistenza, inviare una fotografia del collegamento completo e indicare il modello del router, i dispositivi utilizzati e la categoria del cavo.
